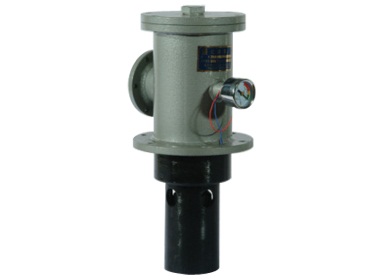

液压过滤器是输送介质管道上不可缺少的一种装置,使用维护都极其方便,今天长征液压过滤的小编跟大家探讨下液压过滤器如何选型的问题。 长征YCX系列自封式吸油过滤器的选型依据有以下几点: 1、进出口通径: 原则上长征YCX系列自封式吸油过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。 2、公称压力: 按照过滤管路可能出现的最高压力确定液压过滤器的压力等级。 3、孔目数的选择: 主要考虑液压过滤器需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。 4、液压过滤器的材质: 液压过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的液压过滤器。 5、液压过滤器阻力损失计算: 在水介质中的液压过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa 长征YCX系列自封式吸油过滤器 1.性能与用途 用于吸油过滤,滤除工作介质中的固体颗粒及胶状物质,有效的控制工作介质中的污染度。 安装于油箱顶面,地面或侧面,且吸油口必须安装在油箱液面以下。 装有自封止回阀,在更换滤芯时,油箱里的工作介质不会外流,该可以根据需要装配真空表,真空开关等发讯。 滤芯过滤材料分别采用复合纤维,木棉定型滤纸,不锈钢编织网。 长征YCX系列自封式吸油过滤器 2.技术参数 工作介质:矿物油,乳化油,水-乙二醇,磷酸酯液压液(木棉定型滤纸仅适用于矿物质油) 工作温度:-25℃-110℃ 真空开关发讯器压力:0.03MPa 掌握好了液压过滤器的选型依据,就能利用其过滤性能为液压系统维护油液的清洁度,保障运动机械工作的可靠性。
