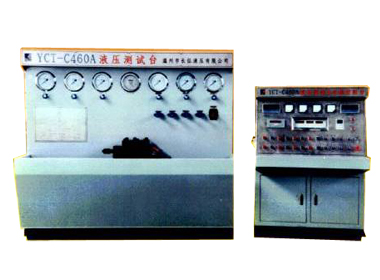

液压元件综合测试台一般采用半闭式液压回路系统结构，它是检查液压元件及系统不可或缺的设备。液压元件综合测试台的基本构成有三大部分，分别是液压动力站、液压测试台、控制测试操作台这三大部分。
　　关于液压元件综合测试台的液压动力站，这部分主要是提供液压动力，以及被测元件前端的液压控制元件，构成比较简单。而液压元件综合测试台的液压测试台，这部分则主要是提供被测元件安装测试地址，提供测试传感器安装地址，以及被测试元件后的液压控制元件，提供一次仪表现场显示。
　　一般来说，液压元件综合测试台的液压测试台由被测元件、各种测试用传感器，被测元件油路后的液压控制元件以及一次现场显示仪表等组成。测试台面带集油盘，集油盘下有小泵站收集安装试验过程外泄的液压油；测试台面沿边带活动封闭的面罩以防液压油外喷，并防粉尘进入。
　　关于液压元件综合测试台的控制测试操作台，这部分则是由计算机、PLC、低压电器控制元件以及二次量次仪表组成。其布局分为低压电器控制柜和控制显示台两部分。低压电器控制柜负责电机起动，加热器加热，冷却器冷却，以及各种中间继电器的安装。控制显示台由工控机、显示器、PLC、数字显示仪表组成。
